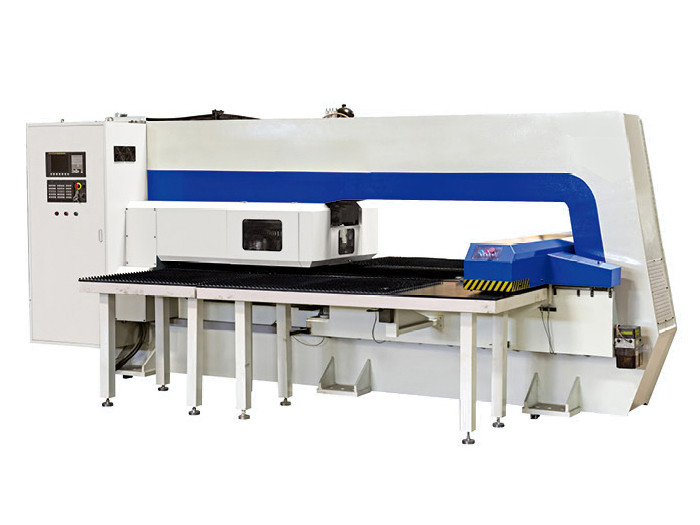

数控转塔冲床

数控转塔冲床

发布时间:2024-01-22    浏览量:1121

数控转塔冲床系列:

设计适用于高效生产或多品种的中小批量的钣金件加工,使用转塔冲床不但可省人力材料之余,更可提高产品质量。此机床备有智能自动加工特性,可视工件加工特性灵活运用。机床的主要特点包括零配件互换性高,操作及维护简易,备有安全报警装置,确保机床及操作人员之使用安全。

机器特点:

1、 上、下模具库,伺服送材料机构模块化设计。

2、 精密关键零件铸件结构设计,精度可长期保持。

3、 双层O和C型床身设计,提高刚性及强度。

4、 配备德国西门子或日本发那料数控及伺服系统。

5、 标配CAD/CAN编程系统,可用于短时间内装换成NC档案。

6、 一次最大的冲孔直径为88.9mm.

数控冲床的工位:

通用厚转塔模具一般按模具能加工的孔径尺寸进行分级,方便模具的选用。通常分为A、B、C、D四档。

技术参数:

项目 单位 GJ 2032F GJ 2032F GJ 2024F GJ 2024
传动方式   AC伺服驱动 埃斯顿 AC伺服驱动 液压
公称压力 KN 200 300 200 200
加工板材尺寸 mm 1500~5000 1500~5000 1250~5000 1250~5000
最大冲压厚度 mm 5 5 5 5
加工精度 mm0.100.100.100.10
最大打击率 spm 900(打标) 1500(打标) 600(打标) 600(打标)
X.Y轴送进速度 m/mim 105 105 105 105
转盘速度 rpm 30 30 30 30
滑块行程 mm 32 32 32 32
模位数 32 32 24 24
再定位装置
气源压力 MPa 0.5 0.5 0.5 0.5
控制轴数   5 5 5 4
电源容量 KVA 22 60 22 22
数控系统   FANUC FANUC 西门子 西门子
机床重量 T 15 15 13 13
